西门子S7-200和S7-300plc的以太网通信程序
来源: | 作者:sctjqz | 发布时间: 2020-04-07 | 1539 次浏览 | 分享到:
完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和ETH0_XFR, 然后，将整个项目下载到作客户端的S7-200 CPU上。1. 调用向导生成的子程序，实现数据传输对于S7-200的同一个连接的多个数据传输，不能同时激活，必须分时调用。下面的程序就是用前一个数据传输的完成位去激活下一个数据传输，如图11.图12.图13. 所示

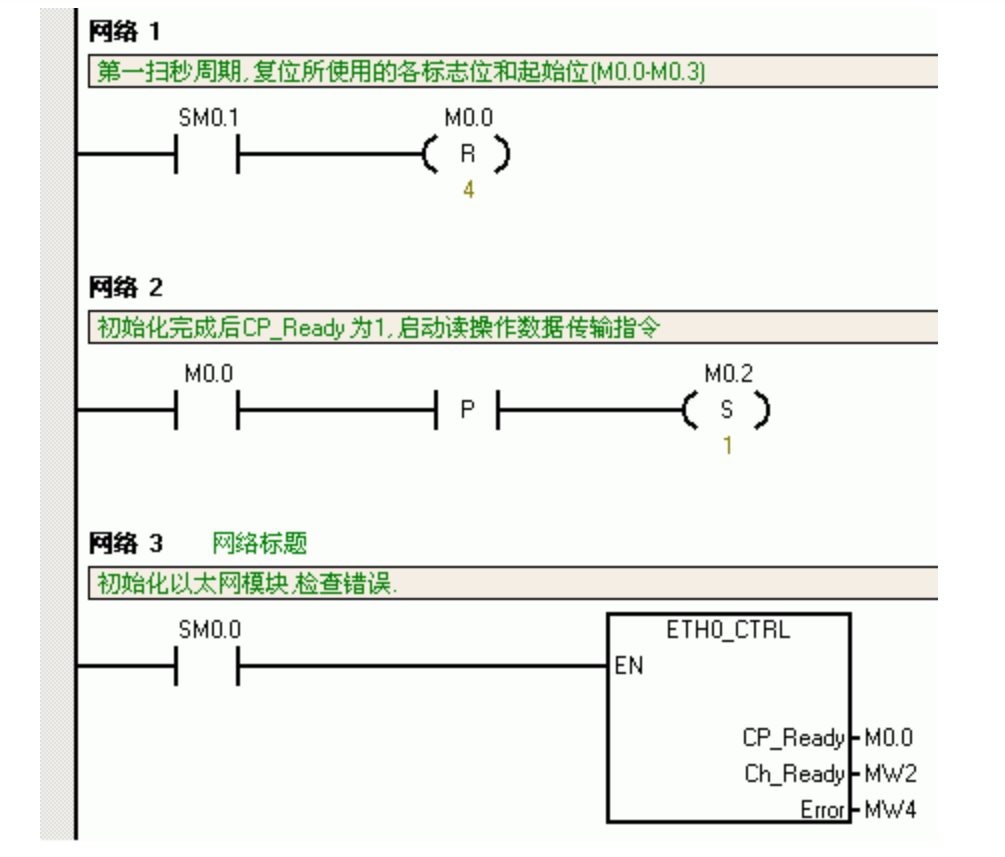

图11 S7-200程序段1

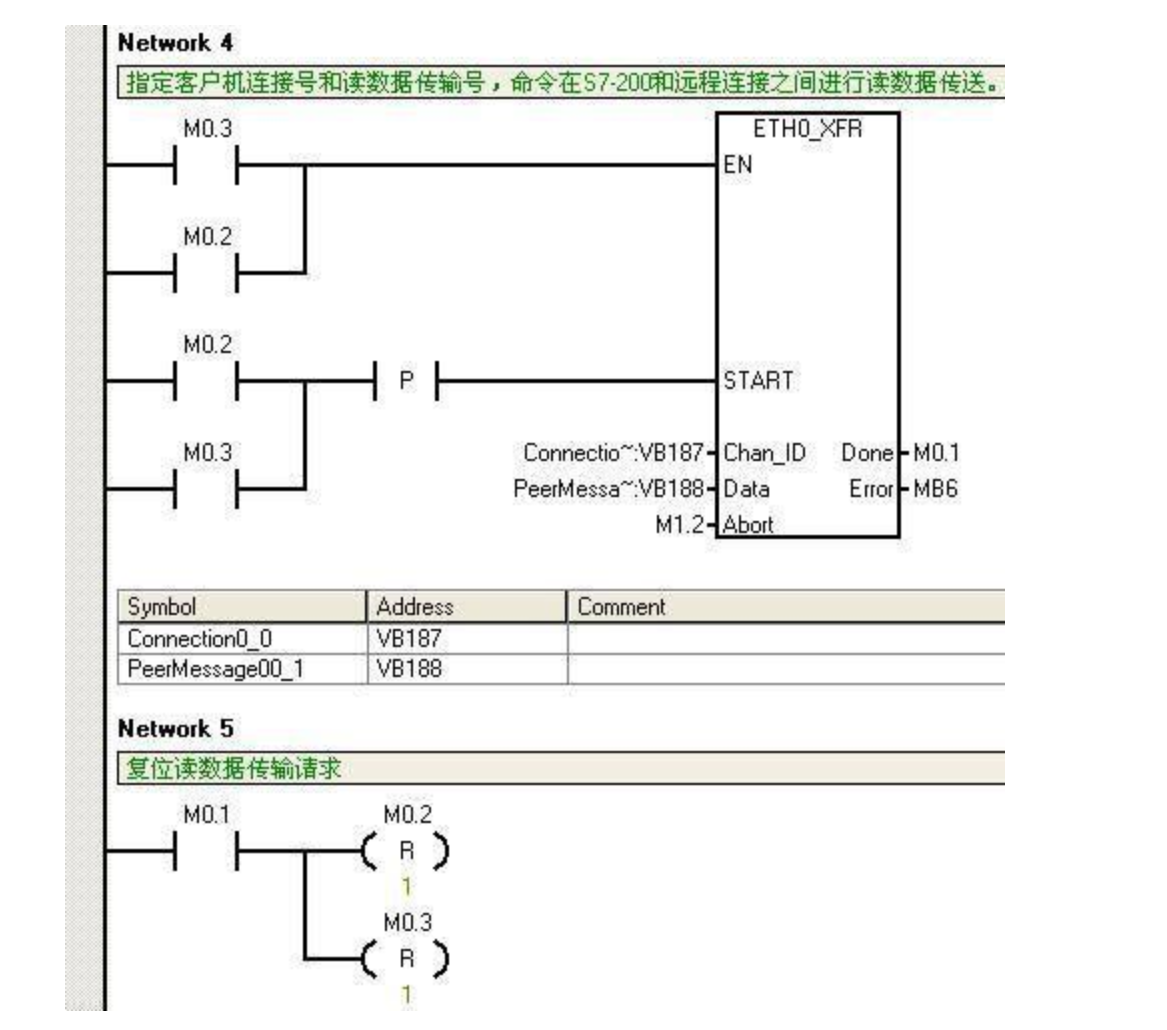

图12 S7-200程序段2

图13 S7-200程序段3如果通信未建立成功，可以对应查询子程序的错误代码。
